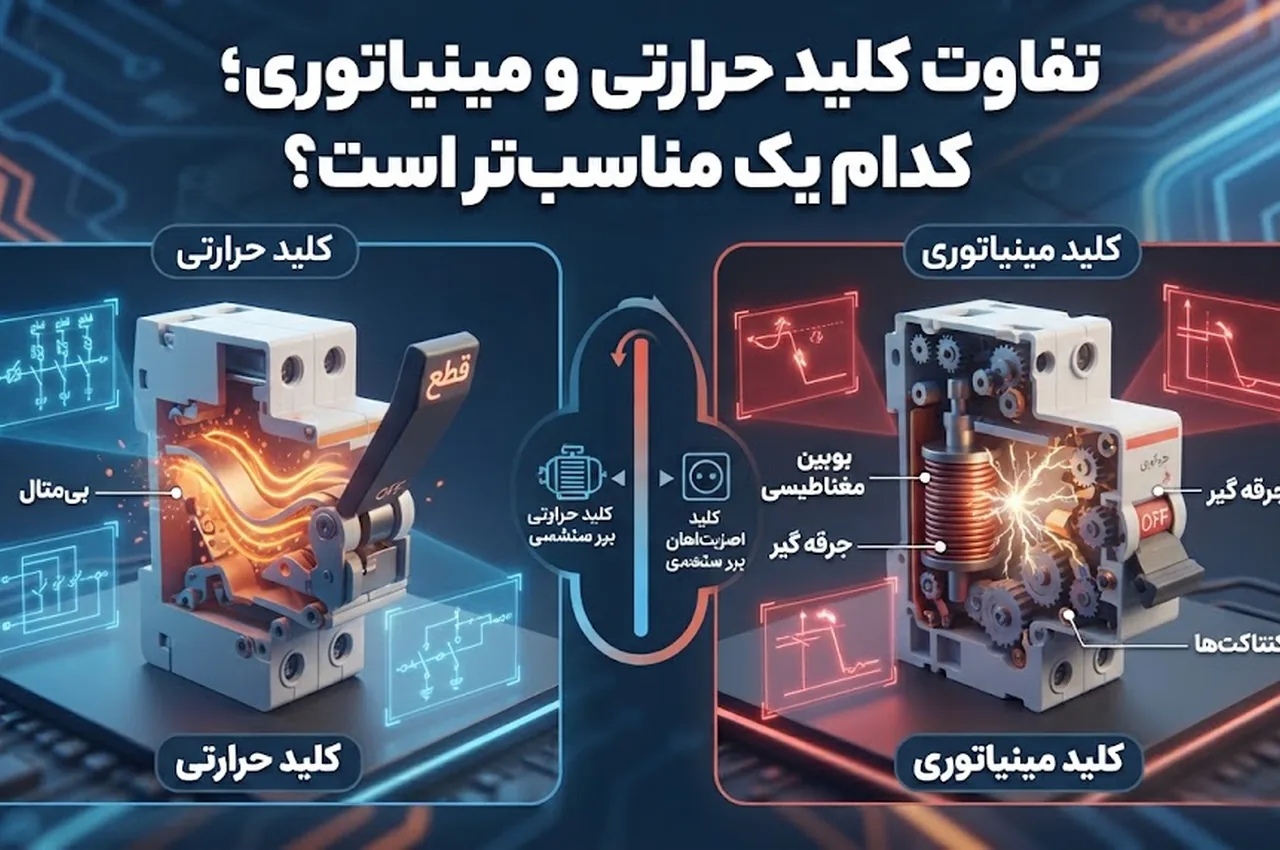

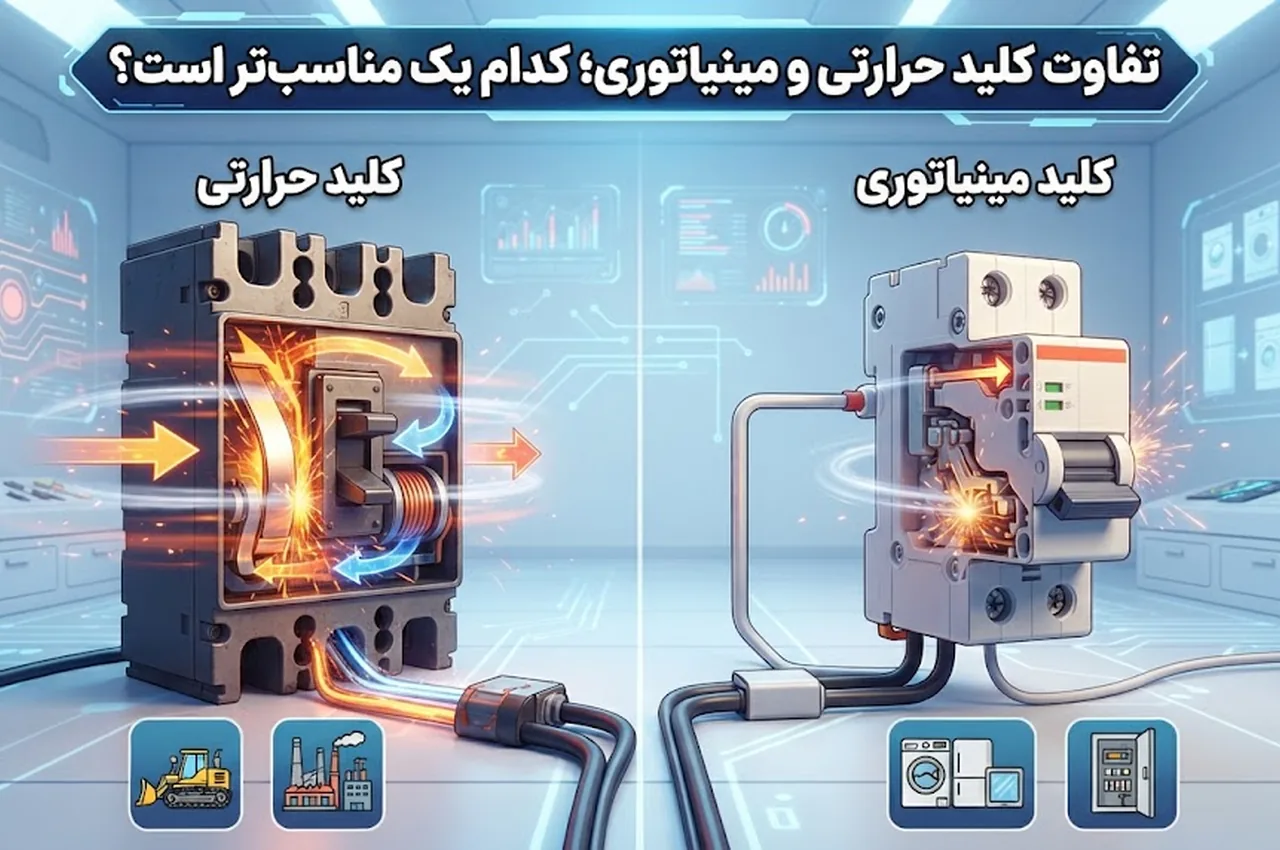

تفاوت کلید حرارتی و مینیاتوری؛ کدام یک مناسب‌تر است؟

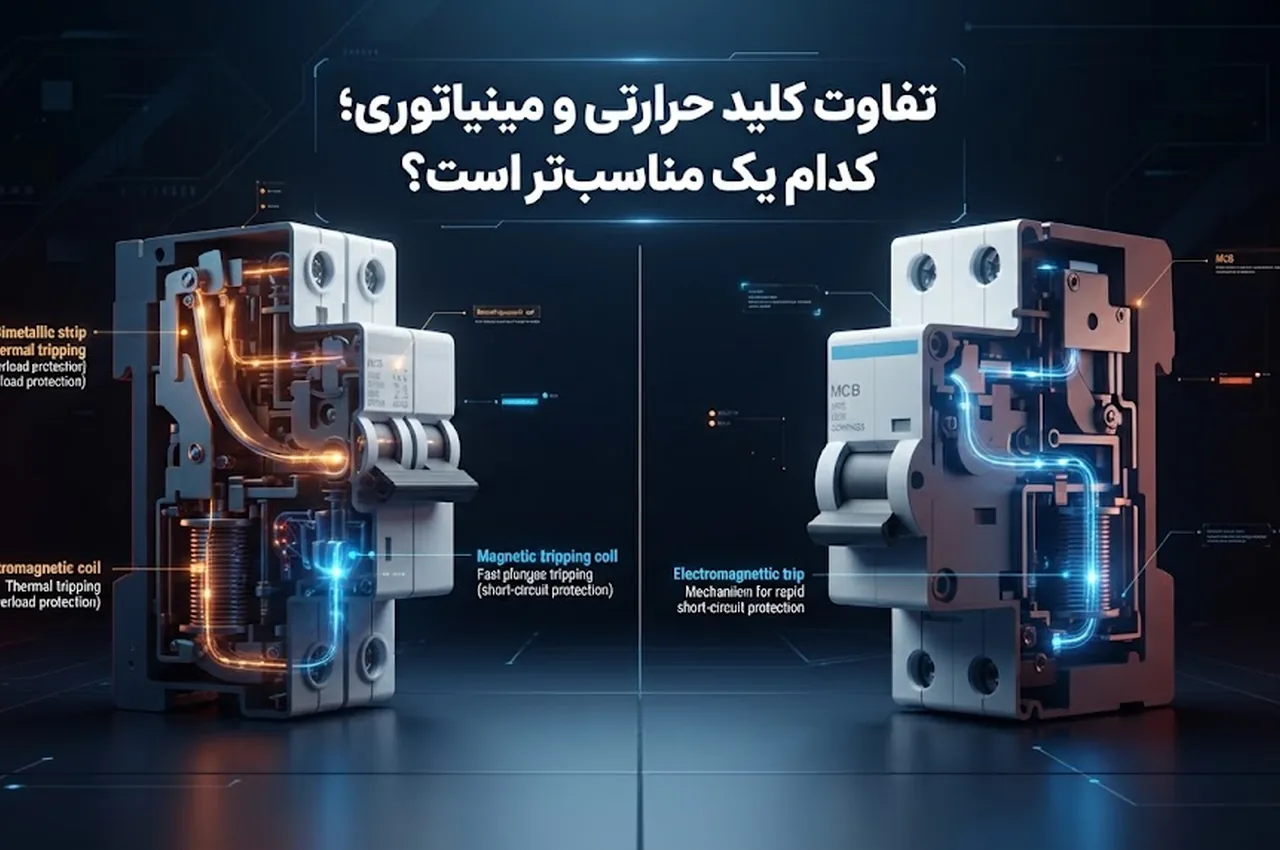

کلید مینیاتوری چیست و چه کاربردی دارد؟
کلید مینیاتوری که با نام MCB شناخته می‌شود، یکی از تجهیزات رایج در تابلوهای برق ساختمان‌های مسکونی، تجاری و برخی مدارهای صنعتی است. وظیفه اصلی این کلید، قطع خودکار مدار هنگام عبور جریان بیش از حد مجاز در اثر اضافه‌بار یا اتصال کوتاه است.
این تجهیز معمولاً از دو سازوکار حفاظتی بهره می‌برد. بخش حرارتی در برابر اضافه‌بارهایی که در طول زمان موجب افزایش دما می‌شوند واکنش نشان می‌دهد و بخش مغناطیسی برای قطع سریع مدار در جریان‌های اتصال کوتاه به کار می‌رود. مشخصات دقیق عملکرد به مدل، جریان نامی و منحنی قطع کلید بستگی دارد.
برای مثال، در مدار روشنایی یا پریزهای یک ساختمان، کلید مینیاتوری متناسب با ظرفیت سیم‌کشی انتخاب می‌شود تا در شرایط اضافه‌بار یا اتصال کوتاه، مدار را قطع کند. انتخاب جریان نامی بالاتر از ظرفیت مجاز سیم‌ها می‌تواند باعث شود حفاظت موردنیاز به‌درستی انجام نشود.
کلید حرارتی چیست و چگونه عمل می‌کند؟
کلید حرارتی موتور که معمولاً با عنوان MPCB شناخته می‌شود، تجهیزی برای حفاظت و قطع مدار موتورهای الکتریکی است. بسیاری از مدل‌های رایج این کلید، حفاظت حرارتی در برابر اضافه‌بار و حفاظت مغناطیسی در برابر اتصال کوتاه را در یک مجموعه ارائه می‌کنند.
بخش حرارتی کلید با عبور جریان بیش از مقدار تنظیم‌شده، پس از مدت‌زمان متناسب با شدت اضافه‌بار عمل می‌کند. بخش مغناطیسی نیز در صورت وقوع اتصال کوتاه شدید، مدار را با سرعت بیشتری قطع می‌کند. در بسیاری از مدل‌ها امکان تنظیم جریان حفاظت حرارتی مطابق جریان نامی موتور وجود دارد.
برخی کلیدهای حرارتی موتور قابلیت تشخیص شرایطی مانند قطع فاز یا عدم تعادل جریان را نیز دارند؛ بااین‌حال، این امکانات به طراحی و مشخصات مدل بستگی دارند. بنابراین پیش از خرید باید دیتاشیت سازنده بررسی شود و نباید تمام قابلیت‌های یک مدل را به همه کلیدهای حرارتی تعمیم داد.
تفاوت کلید حرارتی و مینیاتوری در یک نگاه
مهم‌ترین تفاوت این دو تجهیز در نوع کاربرد و شیوه تطبیق حفاظت با مصرف‌کننده است. کلید مینیاتوری بیشتر برای حفاظت مدارهای توزیع و سیم‌کشی استفاده می‌شود، درحالی‌که کلید حرارتی موتور برای شرایط کاری و حفاظت اختصاصی موتور طراحی شده است.
| معیار مقایسه | کلید مینیاتوری (MCB) | کلید حرارتی موتور (MPCB) |
|---|---|---|
| کاربرد رایج | مدارهای روشنایی، پریز و توزیع برق | مدار موتورهای الکتریکی |
| حفاظت اضافه‌بار | دارد | در مدل‌های دارای حفاظت حرارتی دارد |
| حفاظت اتصال کوتاه | دارد؛ متناسب با قدرت قطع دستگاه | در مدل‌های حرارتی-مغناطیسی دارد |
| تنظیم جریان حرارتی | معمولاً ثابت و وابسته به مشخصات کلید | در بسیاری از مدل‌ها قابل تنظیم است |
| تطبیق با جریان موتور | به‌تنهایی حفاظت اختصاصی موتور را تضمین نمی‌کند | برای حفاظت موتور طراحی شده است |
| انتخاب جریان | بر اساس بار، سیم‌کشی و شرایط مدار | بر اساس جریان نامی موتور و محدوده تنظیم کلید |
بررسی عملکرد حفاظتی دو کلید
۱. حفاظت در برابر اضافه‌بار
اضافه‌بار زمانی رخ می‌دهد که جریان مصرفی برای مدتی از مقدار مجاز بیشتر شود، بدون آنکه الزاماً اتصال کوتاه اتفاق افتاده باشد. برای نمونه، اتصال هم‌زمان چند مصرف‌کننده پرقدرت به یک مدار می‌تواند جریان عبوری از سیم‌ها را افزایش دهد.
کلید مینیاتوری با توجه به منحنی قطع و جریان نامی خود، در برابر اضافه‌بار واکنش نشان می‌دهد. در مقابل، کلید حرارتی موتور امکان تنظیم حفاظت حرارتی در بسیاری از مدل‌ها را فراهم می‌کند تا تنظیمات با جریان نامی درج‌شده روی پلاک موتور هماهنگ شود. این ویژگی برای کاهش احتمال آسیب ناشی از اضافه‌بار اهمیت دارد.
۲. حفاظت در برابر اتصال کوتاه
اتصال کوتاه ممکن است جریان بسیار زیادی ایجاد کند و به تجهیزات یا سیم‌کشی آسیب برساند. هر دو گروه کلید، در صورت برخورداری از حفاظت مناسب و انتخاب صحیح، می‌توانند در برابر اتصال کوتاه عمل کنند. بااین‌حال، قدرت قطع، مشخصات شبکه و جریان اتصال کوتاه احتمالی در محل نصب باید بررسی شوند.
نکته مهم این است که کلید حرارتی موتور لزوماً جایگزین تمام تجهیزات حفاظتی دیگر نیست. هماهنگی کلید با کنتاکتور، کابل‌ها و سایر اجزای تابلو باید طبق مشخصات سازنده و طراحی مدار انجام شود.
هر کلید برای چه کاربردی مناسب است؟
برای انتخاب تجهیزات حفاظتی، ابتدا باید نوع مصرف‌کننده و شرایط بهره‌برداری مشخص شود. در مدارهای عمومی ساختمان، کلید مینیاتوری معمولاً گزینه متداولی است؛ اما در مدار موتور، استفاده از تجهیزی که حفاظت موتور را متناسب با جریان کاری آن تأمین کند اهمیت بیشتری دارد.
برای انتخاب مناسب، این مراحل را دنبال کنید:
- نوع بار را مشخص کنید؛ مدار روشنایی، پریز، دستگاه صنعتی یا موتور الکتریکی.
- جریان نامی مصرف‌کننده و ظرفیت مجاز سیم‌کشی را بررسی کنید.
- قدرت قطع کلید را با جریان اتصال کوتاه احتمالی محل نصب تطبیق دهید.
- برای موتور، محدوده تنظیم جریان کلید و مشخصات درج‌شده روی پلاک موتور را بررسی کنید.
- هماهنگی تجهیزات حفاظتی و الزامات استاندارد را با کمک متخصص برق تأیید کنید.
برای مثال، در یک تابلو برق خانگی، کلید مینیاتوری متناسب با مدار و سیم‌کشی انتخاب می‌شود. در یک سیستم دارای پمپ یا موتور سه‌فاز، ممکن است کلید حرارتی موتور با محدوده تنظیم مناسب گزینه مطلوب‌تری باشد. انتخاب نهایی باید بر اساس شرایط واقعی مدار انجام شود، نه صرفاً ظاهر یا قیمت تجهیز.
آیا می‌توان کلید حرارتی و مینیاتوری را به‌جای هم استفاده کرد؟
پاسخ به این سؤال به نوع مدار و طراحی حفاظتی آن بستگی دارد. برای درک تفاوت کلید حرارتی و مینیاتوری باید توجه داشت که این تجهیزات از نظر کاربرد اصلی و قابلیت‌های حفاظتی یکسان نیستند. کلید مینیاتوری متداول برای حفاظت مدارهای توزیع طراحی شده و کلید حرارتی موتور برای حفاظت متناسب با شرایط کار موتور کاربرد دارد.
در مدار موتور، استفاده از کلید مینیاتوری به‌تنهایی الزاماً حفاظت کامل موتور را در برابر اضافه‌بار فراهم نمی‌کند. بسته به طراحی، ممکن است به رله اضافه‌بار یا تجهیزات حفاظتی دیگری نیاز باشد. از طرف دیگر، کلید حرارتی موتور نیز نباید بدون بررسی مشخصات فنی به‌عنوان جایگزین عمومی کلیدهای مدارهای ساختمان انتخاب شود.
در نتیجه، جایگزینی این دو کلید باید پس از بررسی جریان نامی، قدرت قطع، منحنی عملکرد، شرایط راه‌اندازی موتور و هماهنگی حفاظتی انجام شود. این بررسی به‌ویژه در مدارهای صنعتی اهمیت دارد.
نقش محافظ ولتاژ در کنار تجهیزات حفاظتی
تفاوت کلید حرارتی و مینیاتوری کلیدهای مینیاتوری و حرارتی عمدتاً برای حفاظت در برابر اضافه‌جریان طراحی شده‌اند و نباید آن‌ها را با تجهیزات حفاظت در برابر نوسان ولتاژ یکسان دانست. تغییرات ولتاژ شبکه می‌تواند برای بعضی دستگاه‌های برقی مشکل‌ساز باشد؛ به همین دلیل، در کاربردهای مناسب می‌توان از محافظ ولتاژ نیز استفاده کرد.
اگر برای تجهیزات خانگی یا دستگاه‌های حساس به دنبال راهکاری برای قطع برق هنگام خارج شدن ولتاژ از محدوده مجاز هستید، می‌توانید دسته محافظ ولتاژ را بررسی کنید. نوع محافظ باید با کاربرد، توان مصرف‌کننده و محدوده ولتاژ موردنیاز سازگار باشد.
توجه داشته باشید که محافظ ولتاژ جایگزین کلید حفاظتی مناسب در برابر اضافه‌بار و اتصال کوتاه نیست. این تجهیزات وظایف متفاوتی دارند و در صورت نیاز باید در کنار یکدیگر و طبق اصول طراحی برق به کار گرفته شوند.
هنگام خرید کلید حرارتی یا مینیاتوری به چه نکاتی توجه کنیم؟
صرفاً انتخاب آمپر مناسب برای خرید یک کلید کافی نیست. نوع کاربرد، مشخصات شبکه، شرایط نصب و الزامات ایمنی همگی بر انتخاب نهایی تأثیر می‌گذارند. در بررسی تفاوت کلید حرارتی و مینیاتوری، توجه به این معیارها مانع از انتخاب تجهیز نامتناسب با مدار می‌شود.
- جریان نامی: باید با مصرف‌کننده، ظرفیت سیم‌کشی و شرایط طراحی هماهنگ باشد.
- قدرت قطع: باید برای جریان اتصال کوتاه احتمالی در محل نصب کافی باشد.
- منحنی قطع: در کلید مینیاتوری، منحنی عملکرد باید با نوع بار و جریان راه‌اندازی آن متناسب باشد.
- محدوده تنظیم: در کلید حرارتی موتور، محدوده تنظیم جریان باید جریان نامی موتور را پوشش دهد.
- استاندارد و اصالت: مشخصات فنی، استانداردهای مرتبط و اطلاعات سازنده را بررسی کنید.
همچنین بهتر است پیش از خرید، مشخصات محصول و شرایط نصب را با نیاز واقعی پروژه تطبیق دهید. برای تابلوهای صنعتی، طراحی و نصب باید توسط فرد متخصص انجام شود؛ زیرا انتخاب نادرست می‌تواند عملکرد حفاظتی سیستم را مختل کند.
سؤالات متداول تفاوت کلید حرارتی و مینیاتوری
آیا کلید مینیاتوری از موتور محافظت می‌کند؟
کلید مینیاتوری می‌تواند در برابر اضافه‌بار و اتصال کوتاه از مدار حفاظت کند؛ اما برای حفاظت اختصاصی موتور، باید نیاز به رله اضافه‌بار یا کلید مخصوص موتور بررسی شود.
آیا کلید حرارتی فقط برای موتورهای سه‌فاز است؟
بسیاری از مدل‌های رایج برای موتورهای سه‌فاز طراحی شده‌اند، اما نوع کاربرد به مدل و مشخصات سازنده بستگی دارد. پیش از انتخاب، نقشه اتصال و دیتاشیت تجهیز را بررسی کنید.
آیا کلید حرارتی قابلیت تنظیم جریان دارد؟
بسیاری از کلیدهای حرارتی موتور دارای محدوده تنظیم جریان حرارتی هستند؛ بااین‌حال، محدوده تنظیم و قابلیت‌های حفاظتی در مدل‌های مختلف تفاوت دارد.
آیا محافظ ولتاژ جایگزین کلید مینیاتوری می‌شود؟
خیر. محافظ ولتاژ برای واکنش به شرایط نامناسب ولتاژ به کار می‌رود و جایگزین حفاظت مناسب در برابر اضافه‌بار و اتصال کوتاه نیست.
جمع‌بندی تفاوت کلید حرارتی و مینیاتوری
تفاوت کلید حرارتی و مینیاتوری برای انتخاب تجهیز مناسب باید نوع مدار، جریان مصرفی و سطح حفاظت موردنیاز را در نظر بگیرید. کلید مینیاتوری بیشتر برای حفاظت مدارهای عمومی و توزیع برق کاربرد دارد، درحالی‌که کلید حرارتی موتور برای حفاظت متناسب با شرایط کاری موتور طراحی شده است.
برای آشنایی با سایر تجهیزات برق و بررسی محصولات موردنیاز پروژه، به پخش لاله‌زار مراجعه کنید و پیش از خرید، مشخصات فنی محصول را با نیاز مدار خود تطبیق دهید.
