علت داغ شدن سیمکشی تابلو برق و بوی سوختگی | راهکار پیشگیری
علل داغ شدن سیمکشی تابلو برق در حالت عادی نباید به اندازهای گرم شود که بوی سوختگی، تغییر رنگ عایق یا آثار حرارتی روی تجهیزات ایجاد کند. بنابراین اگر هنگام نزدیک شدن به تابلو برق بوی پلاستیک سوخته یا سیم داغ احساس میشود، نباید آن را یک مشکل جزئی در نظر گرفت. این وضعیت میتواند نتیجه اضافهبار، اتصال نامناسب، خرابی تجهیزات یا ایجاد قوس الکتریکی باشد و در صورت ادامه پیدا کردن، به آسیب جدی و حتی حریق منجر شود.
شناخت علل داغ شدن سیمکشی تابلو برق اهمیت زیادی دارد؛ زیرا پیدا کردن علت اصلی، فقط با تعویض یک سیم یا فیوز حل نمیشود. ابتدا باید مشخص شود حرارت از کدام قسمت ایجاد شده و آیا مشکل به جریان مصرفی، اتصالات، تجهیزات حفاظتی یا شرایط نصب مربوط است. در ادامه مهمترین دلایل و روشهای پیشگیری را بررسی میکنیم.
چرا سیمکشی تابلو برق داغ میشود؟
عبور جریان الکتریکی باعث و علل داغ شدن سیمکشی تابلو برق می شود و یکی از دلایل علل داغ شدن سیمکشی تابلو برق همین عبور جریان بیش از حد است . از هادی مقداری گرما ایجاد میکند، اما افزایش غیرعادی دما معمولاً نشانه وجود یک مشکل است. هرچه جریان عبوری از یک مدار نسبت به ظرفیت طراحی آن بیشتر شود، تلفات حرارتی نیز افزایش پیدا میکند. به همین دلیل انتخاب صحیح سطح مقطع سیم، ظرفیت تجهیزات حفاظتی و میزان بار مدار اهمیت زیادی دارد.
یکی از رایجترین دلایل، اضافهبار است؛ یعنی مجموع مصرف تجهیزات از ظرفیت مجاز مدار بیشتر شده باشد. در چنین شرایطی جریان بالا میتواند باعث افزایش دمای سیم و اتصالات شود. کلیدهای حفاظتی مناسب برای قطع مدار در برابر اضافهجریان و اتصال کوتاه طراحی شدهاند تا از آسیب به سیمکشی و تجهیزات جلوگیری کنند.
عامل مهم دیگر، اتصال نامناسب است. شل بودن ترمینالها، پیچهای نامناسب، خوردگی یا تماس ناقص میتواند مقاومت نقطه اتصال را افزایش دهد. در نتیجه همان نقطه بهصورت موضعی گرم میشود و ممکن است آثار سوختگی یا تغییر رنگ روی سیم و عایق ایجاد کند.

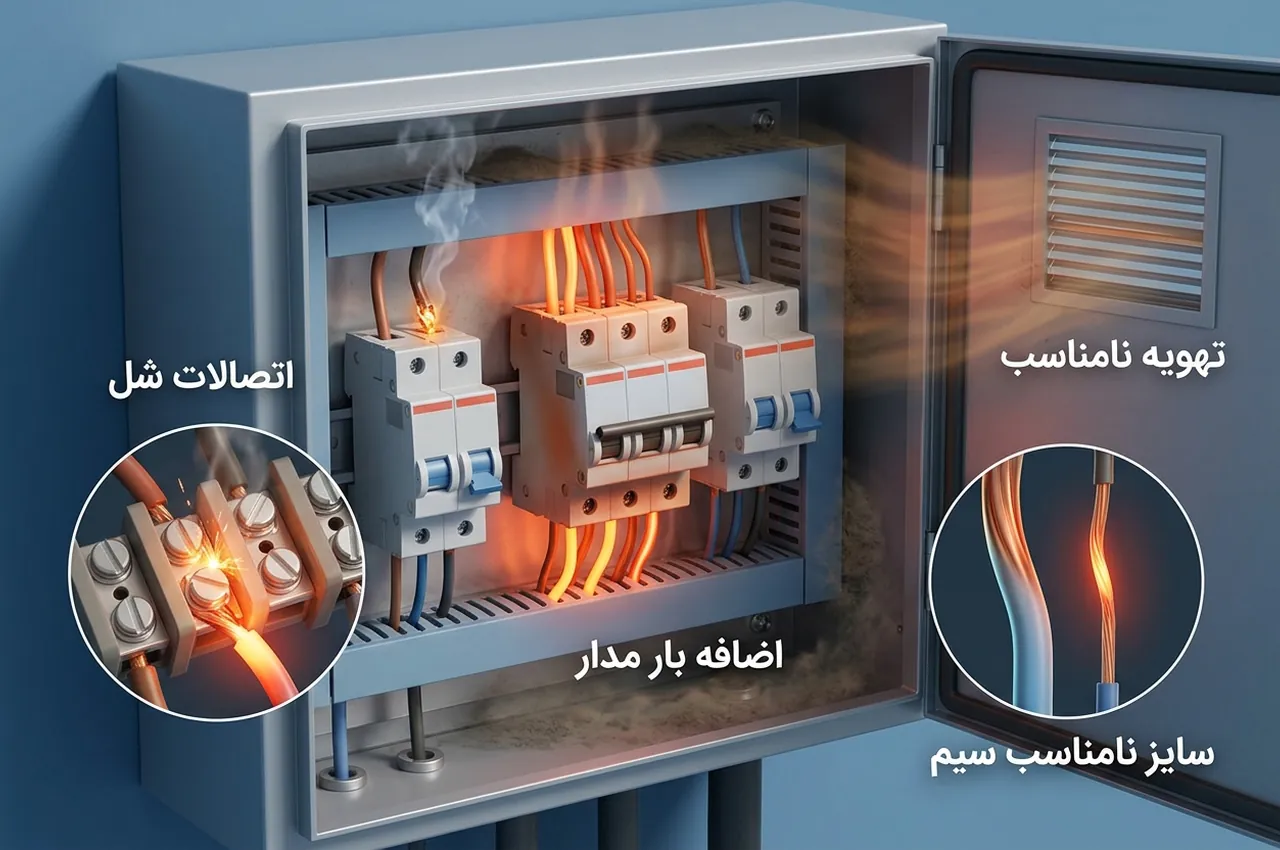

بوی سوختگی در تابلو برق چه هشداری میدهد؟
بوی سوختگی در تابلو برق یک علامت هشدار جدی است، مخصوصاً اگر همراه با گرم شدن بدنه، تغییر رنگ سیمها، صدای غیرعادی، جرقه یا قطع مکرر فیوز باشد. عایق بسیاری از سیمها و قطعات در اثر حرارت زیاد آسیب میبیند و بوی مشخصی ایجاد میکند که میتواند اولین نشانه یک مشکل جدی باشد.
در چنین شرایطی نباید صرفاً فیوز را دوباره وصل کرد و منتظر ماند تا مشکل برطرف شود. اگر علت اصلی اضافهبار یا اتصال معیوب باشد، برگشتن برق میتواند روند گرم شدن را دوباره آغاز کند. برخی خطاهای قوسی نیز ممکن است بدون آنکه جریان آنقدر بالا برود که یک کلید معمولی عمل کند، حرارت خطرناکی ایجاد کنند.
یک تجربه رایج در عیبیابی تابلو برق
در یکی از سناریوهای متداول عیبیابی تابلوها، ممکن است ابتدا تنها بوی ضعیف پلاستیک سوخته در زمان کارکرد چند مصرفکننده احساس شود. بررسی دقیقتر نشان میدهد یک ترمینال بهخوبی سفت نشده و محل اتصال نسبت به سایر قسمتها دمای بالاتری دارد. این نوع مورد نشان میدهد که یک مشکل کوچک در اتصال میتواند در اثر کارکرد مداوم و عبور جریان، به افزایش حرارت و آسیب عایق منجر شود.
این مثال را نباید بهعنوان گزارش یک مورد مشخص از مشتریان پخش لاله زار تلقی کرد؛ بلکه نمونهای از الگوی رایج عیبیابی در تابلوهای برق است. در عمل، تشخیص قطعی باید توسط فرد متخصص و با رعایت اصول ایمنی انجام شود.

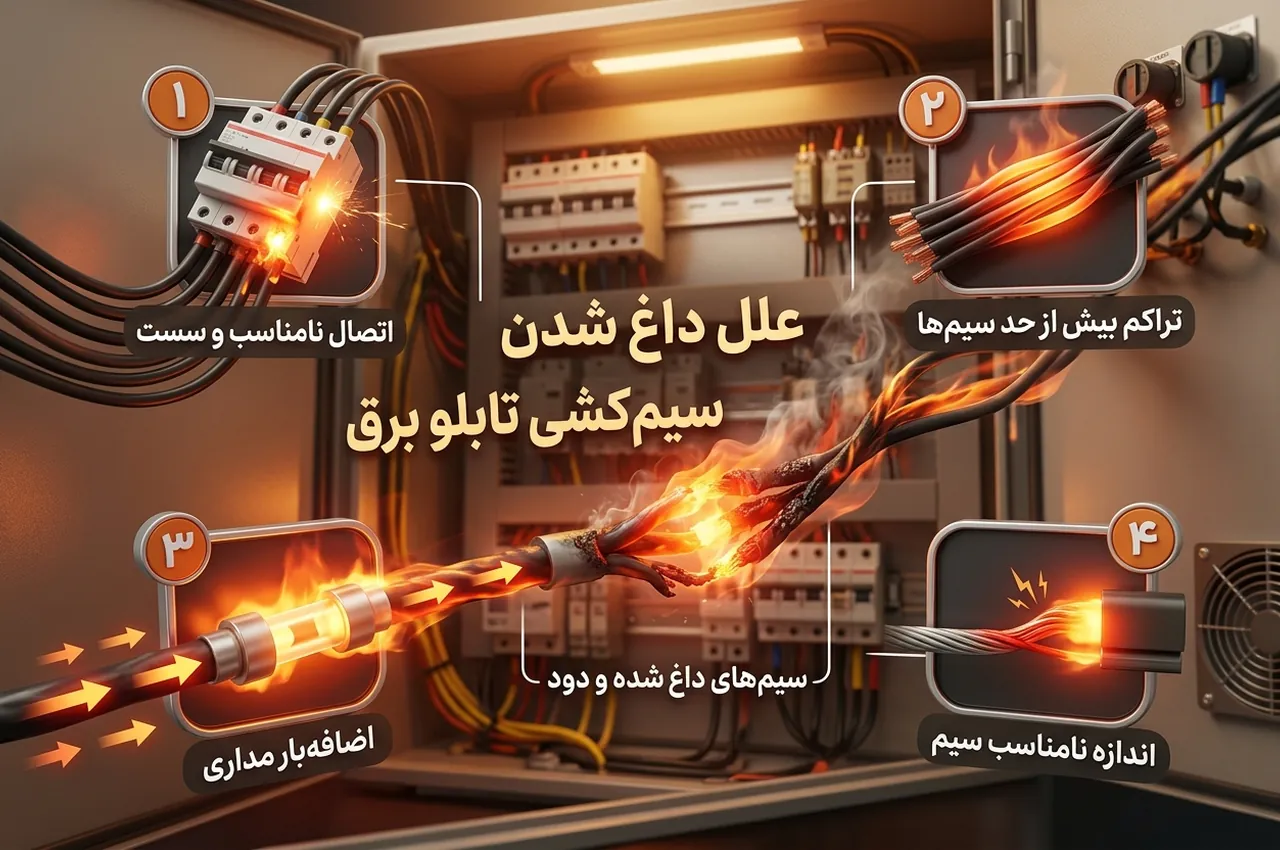

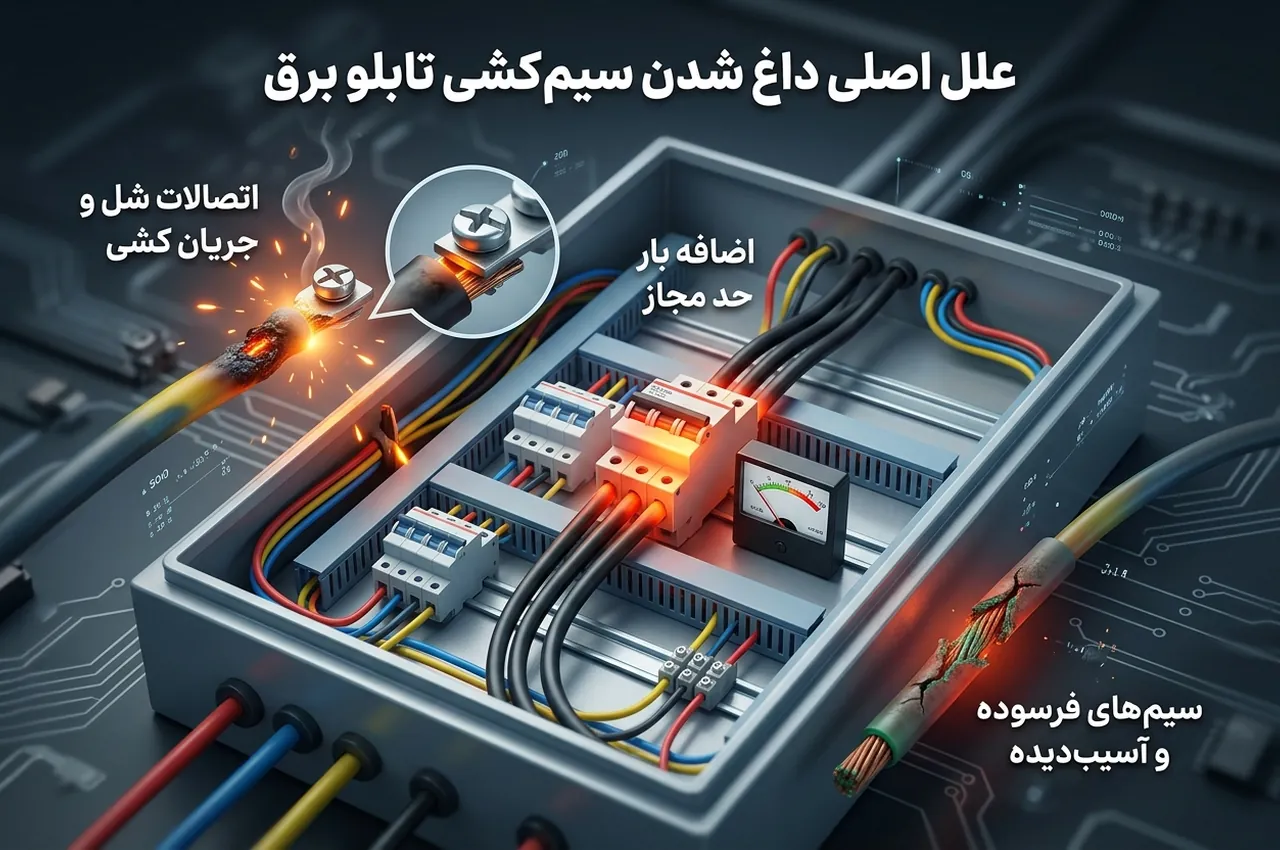

مهمترین عوامل افزایش حرارت در سیمکشی
اضافهبار و انتخاب نامناسب سیم
اگر سیم برای جریان عبوری مدار مناسب نباشد یا بار بیشتری از مقدار طراحیشده به مدار متصل شود، احتمال افزایش دما بالا میرود. همچنین انتخاب کلید حفاظتی با ظرفیت نامتناسب میتواند باعث شود سیمکشی در شرایط نامناسب بدون حفاظت کافی به کار خود ادامه دهد.
به همین دلیل هنگام طراحی یا اصلاح تابلو باید ظرفیت سیم، جریان مصرفی، نوع بار و مشخصات تجهیزات بهصورت هماهنگ بررسی شوند. صرفاً نصب یک فیوز با آمپراژ بالاتر برای جلوگیری از قطع شدن مدار، راهکار ایمنی محسوب نمیشود و حتی میتواند خطر آسیب به سیمکشی را افزایش دهد.
شل بودن اتصالات و ترمینالها
اتصالات تابلو برق باید از نظر مکانیکی و الکتریکی در وضعیت مناسبی قرار داشته باشند. شل بودن اتصال میتواند باعث ایجاد نقطه داغ شود و در شرایط شدیدتر، جرقه یا قوس الکتریکی ایجاد کند.
تعمیر و نگهداری دورهای باید شامل بررسی وضعیت کابلهای ورودی و خروجی، ترمینالها، اتصالات و آثار حرارتی باشد. منابع فنی حوزه نگهداری تجهیزات الکتریکی نیز بر بررسی سفتی اتصالات کابلها و باسبارها و کنترل نشانههای آسیب و فرسودگی تأکید میکنند.
خرابی یا فرسودگی تجهیزات
کلیدها، کنتاکتورها، ترمینالها و سایر تجهیزات نیز ممکن است در اثر عمر، شرایط کاری نامناسب یا خرابی دچار افزایش حرارت شوند. بنابراین اگر یک قسمت مشخص از تابلو مرتباً داغ میشود، نباید تنها سیم را تعویض کرد؛ بلکه باید علت ایجاد حرارت نیز بررسی شود.
کنترل وضعیت حرارتی تجهیزات، بررسی جریان مصرفی و بازرسی دورهای میتواند به شناسایی زودهنگام مشکلات کمک کند. در سیستمهای پیشرفته حتی از پایش دما و جریان برای تشخیص تغییرات غیرعادی و اتصالات مشکلدار استفاده میشود.
نقش تجهیزات حفاظتی در کاهش خطر حریق
تجهیزات حفاظتی قرار نیست هر نوع مشکلی را بهتنهایی برطرف کنند، اما میتوانند یک لایه مهم برای کاهش ریسک ایجاد کنند. کلیدهای حفاظتی مناسب در برابر اضافهبار و اتصال کوتاه، در صورت تشخیص شرایط غیرعادی مدار را قطع میکنند و به این ترتیب احتمال ادامه یافتن جریان خطرناک کاهش مییابد.
در برخی کاربردها، تجهیزات تشخیص خطای قوس نیز اهمیت دارند. قوس الکتریکی ممکن است بر اثر عایق آسیبدیده، شکستگی کابل یا اتصالات شل ایجاد شود و حرارت کافی برای شروع آتش ایجاد کند. تجهیزات اختصاصی تشخیص خطای قوس برای شناسایی چنین شرایطی طراحی شدهاند و میتوانند یک لایه حفاظتی اضافه در برابر حریق ایجاد کنند.
در کنار تجهیزات حفاظتی، استفاده صحیح از فتوسل و تجهیزات کنترلی میتواند به مدیریت بهتر برخی مدارهای روشنایی و کاهش کارکرد غیرضروری تجهیزات کمک کند.
«در تابلو برق، پیشگیری همیشه کمهزینهتر از تعمیر خسارت ناشی از یک اتصال یا اضافهبار است؛ انتخاب تجهیزات مناسب و بررسی دورهای اتصالات میتواند بسیاری از مشکلات را قبل از تبدیل شدن به حادثه شناسایی کند.»
مدیریت پخش لاله زار
کنترل فاز، کنترل بار و تجهیزات کنترلی چه کمکی میکنند؟
در مدارهای سهفاز، تنها توجه به مقدار جریان کافی نیست و شرایط فازها نیز اهمیت دارد. عدم تعادل یا از دست رفتن یکی از فازها میتواند برای تجهیزات مختلف، بهخصوص بارهای موتوری، مشکل ایجاد کند. تجهیزات کنترل فاز برای پایش برخی شرایط نامناسب شبکه و ایجاد فرمان حفاظتی مورد استفاده قرار میگیرند.
همچنین تجهیزات مرتبط با کنترل بار برای مدیریت و پایش شرایط بار میتوانند در سیستمهای مناسب مورد استفاده قرار بگیرند. برای مدارهایی که نیاز به کنترل زمانی دارند نیز تایمر میتواند در طراحی مدار کاربرد داشته باشد.
برای سیستمهای سهفاز، کنترل فاز نیز میتواند یکی از اجزای مدار حفاظتی و کنترلی باشد. انتخاب هرکدام از این تجهیزات باید بر اساس نوع مدار، بار، ولتاژ، جریان و شرایط نصب انجام شود.
هنگام مشاهده بوی سوختگی چه کاری انجام دهیم؟
اگر بوی سوختگی، دود، جرقه یا حرارت غیرعادی در تابلو مشاهده شد، مهمترین کار این است که بدون تخصص و ابزار مناسب، داخل تابلو دستکاری نشود. در شرایط ایمن، مدار باید از منبع مناسب قطع شود و بررسی توسط فرد دارای صلاحیت انجام گیرد.
پس از قطع ایمن برق، مواردی مانند تغییر رنگ عایق، آثار ذوبشدگی، شل بودن اتصالات، خرابی تجهیزات و نشانههای قوس باید بررسی شوند. در صورت تکرار مشکل نیز باید جریان مصرفی و تناسب تجهیزات حفاظتی با مدار ارزیابی شود. بازدیدهای دورهای و نگهداری پیشگیرانه، بهویژه در تابلوهای پرتردد و تحت بار، نقش مهمی در شناسایی زودهنگام ایرادها دارد.
در صورت نیاز به تهیه تجهیزات مرتبط با مدارهای روشنایی و برق، میتوانید محصولات و تجهیزات موردنیاز را از پخش لاله زار بررسی کنید.
جمعبندی علل داغ شدن سیمکشی تابلو برق
علل داغ شدن سیمکشی تابلو برق و بوی سوختگی در تابلو برق را نباید یک اتفاق عادی دانست. اضافهبار، انتخاب نامناسب سیم و تجهیزات، شل بودن اتصالات، فرسودگی قطعات و خطاهای الکتریکی از عواملی هستند که میتوانند باعث افزایش حرارت شوند. اگر این شرایط بهموقع شناسایی نشوند، احتمال آسیب به تجهیزات و بروز حریق افزایش پیدا میکند.
استفاده از تجهیزات حفاظتی متناسب، کنترل شرایط فاز و بار، طراحی اصولی، بررسی اتصالات و انجام تعمیرات پیشگیرانه در کنار هم معنا پیدا میکنند. هیچ تجهیزی جایگزین طراحی صحیح و نصب استاندارد نیست؛ اما یک سیستم حفاظتی مناسب میتواند در زمان وقوع خطا، شدت پیامدها را به شکل قابلتوجهی کاهش دهد.
سوالات متداول علل داغ شدن سیمکشی تابلو برق
آیا بوی سوختگی از تابلو برق خطرناک است؟
بله. بوی سوختگی میتواند نشانه افزایش حرارت، آسیب عایق، اتصال نامناسب یا سایر خطاهای الکتریکی باشد و باید جدی بررسی شود.
مهمترین علت داغ شدن سیمکشی تابلو برق چیست؟
اضافهبار و اتصالات نامناسب از عوامل مهم هستند؛ با این حال برای تشخیص علت واقعی باید وضعیت جریان، سیمکشی، ترمینالها و تجهیزات بررسی شود.
آیا افزایش آمپراژ فیوز مشکل داغ شدن سیم را حل میکند؟
خیر. نصب فیوز با ظرفیت بالاتر بدون بررسی ظرفیت سیم و طراحی مدار میتواند خطرناک باشد، زیرا ممکن است سیم در برابر جریان بیش از ظرفیت خود حفاظت کافی نداشته باشد.
کنترل فاز چه کاربردی در تابلو برق دارد؟
کنترل فاز برای پایش شرایطی مانند توالی یا از دست رفتن فاز و برخی خطاهای مرتبط با شبکه سهفاز استفاده میشود و میتواند در مدارهای مناسب نقش حفاظتی و کنترلی داشته باشد.
آیا تجهیزات حفاظتی بهتنهایی از حریق جلوگیری میکنند؟
خیر. تجهیزات حفاظتی تنها یکی از لایههای ایمنی هستند. طراحی استاندارد، سیمکشی صحیح، اتصالات مناسب، انتخاب درست تجهیزات و نگهداری دورهای نیز ضروری هستند.
هنگام احساس بوی سوختگی از تابلو برق چه کنیم؟
بدون لمس قسمتهای داخلی و در صورت امکان با رعایت ایمنی، برق مدار را قطع کرده و از فرد متخصص برای بررسی علت کمک بگیرید. تا مشخص شدن علت، نباید صرفاً فیوز را مجدداً وصل کرد.
