فتوسل پردهای چیست؟ راهنمای کامل تفاوت با مدل نقطهای و کاربرد در آسانسور
فتوسل پردهای یکی از مهمترین قطعات ایمنی در سیستم درب آسانسور است. برخلاف تصور رایج، این قطعه فقط یک سنسور ساده نیست؛ بلکه یک شبکه کامل از پرتوهای نوری ایجاد میکند که کل ارتفاع درب را پوشش میدهد و از بسته شدن درب روی افراد یا اشیاء جلوگیری میکند.
اگر تا به حال دیده باشید که درب آسانسور با کوچکترین مانع باز میماند یا به عقب برمیگردد، به احتمال زیاد یک فتوسل پردهای در کار است. این سیستم در ساختمانهای پرتردد، بیمارستانها، مراکز تجاری و حتی ساختمانهای مسکونی مدرن تقریباً به استاندارد تبدیل شده است.
فتوسل پرده ای
فتوسل پردهای دقیقاً چیست؟
فتوسل پردهای (که به آن پرده نوری یا چشمی پردهای هم گفته میشود) یک سیستم تشخیص مانع مبتنی بر پرتوهای مادون قرمز است. دو میله باریک در دو طرف ورودی کابین نصب میشود؛ یکی فرستنده و دیگری گیرنده. بین این دو میله دهها پرتو نوری نامرئی شکل میگیرد که مانند یک پرده نوری کل سطح درب را میپوشاند.
هر زمان که یکی از این پرتوها قطع شود (توسط دست، پا، چمدان، کالسکه یا هر شیء دیگر)، سیستم بلافاصله فرمان توقف یا بازگشایی درب را به تابلو فرمان ارسال میکند. ارتفاع معمول این سیستم حدود ۲ متر است تا از کف تا نزدیک سقف کابین را پوشش دهد.
فتوسل پردهای چگونه کار میکند؟
عملکرد این سیستم بر پایه ارسال و دریافت مداوم پرتوهای مادون قرمز است. فرستنده بهطور پیوسته پرتوها را ارسال میکند و گیرنده آنها را دریافت میکند. واحد کنترلر دائماً وضعیت این پرتوها را بررسی میکند.
وقتی درب شروع به بسته شدن میکند، سیستم فعال میماند. اگر هر پرتویی قطع شود، سیگنال قطعی به کنترلر میرسد و درب متوقف یا باز میشود. زمان واکنش در مدلهای استاندارد معمولاً کمتر از ۰.۱ ثانیه است. این سرعت بالا باعث میشود حتی حرکت سریع دست یا پای کودک هم بهموقع تشخیص داده شود.
نکته مهم این است که پرتوها نامرئی هستند و در شرایط نور عادی محیط مشکلی ایجاد نمیکنند. مدلهای باکیفیت در برابر نور خورشید مستقیم و نویزهای الکترومغناطیسی هم مقاوم طراحی شدهاند.

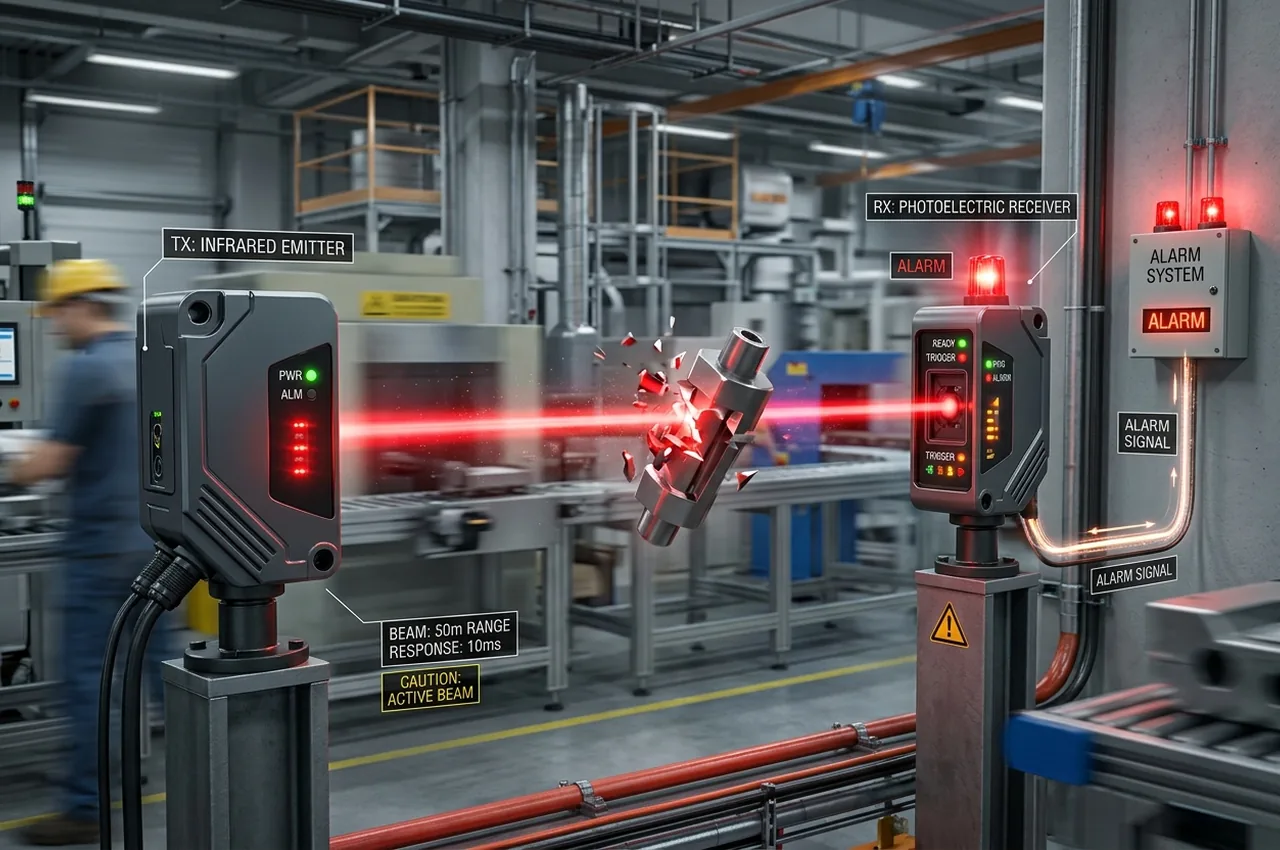

فتوسل پردهای چگونه کار میکند؟
تفاوت فتوسل نقطهای و پردهای چیست؟
تفاوت اصلی در سطح پوشش است.
فتوسل نقطهای معمولاً فقط یک یا دو نقطه را پوشش میدهد (اغلب در ارتفاع ۶۰ تا ۷۰ سانتیمتری از کف). اگر مانع دقیقاً در مسیر همان پرتو نباشد، سیستم ممکن است آن را تشخیص ندهد. به همین دلیل سطح ایمنی آن پایینتر است و بیشتر در آسانسورهای قدیمی یا کمتردد دیده میشود.
در مقابل، فتوسل پردهای دهها پرتو (معمولاً بین ۳۰ تا بیش از ۱۰۰ پرتو) دارد و تقریباً تمام ارتفاع درب را پوشش میدهد. حتی یک انگشت در ارتفاع بالا یا یک وسیله نزدیک کف هم تشخیص داده میشود. قیمت بالاتر و نیاز به نگهداری بیشتر، بهای این ایمنی بالاتر است.
در پروژههای جدید و ساختمانهای پرتردد، تقریباً همیشه مدل پردهای توصیه میشود.
اجزای اصلی فتوسل پردهای
یک سیستم کامل معمولاً شامل این بخشهاست:
- میله فرستنده (حاوی دیودهای مادون قرمز)
- میله گیرنده (حاوی سنسورهای دریافتکننده)
- واحد کنترلر یا برد اصلی
- کابلهای تغذیه و دیتا
- قاب یا محفظه محافظ (معمولاً باریک با ضخامت حدود ۸ میلیمتر برای نصب بین لته درب و بدنه کابین)
برخی مدلها قابلیت خودآزمایی دارند؛ یعنی اگر یکی از سنسورها خراب شود، سیستم هشدار میدهد یا عملکرد ایمنی را حفظ میکند.

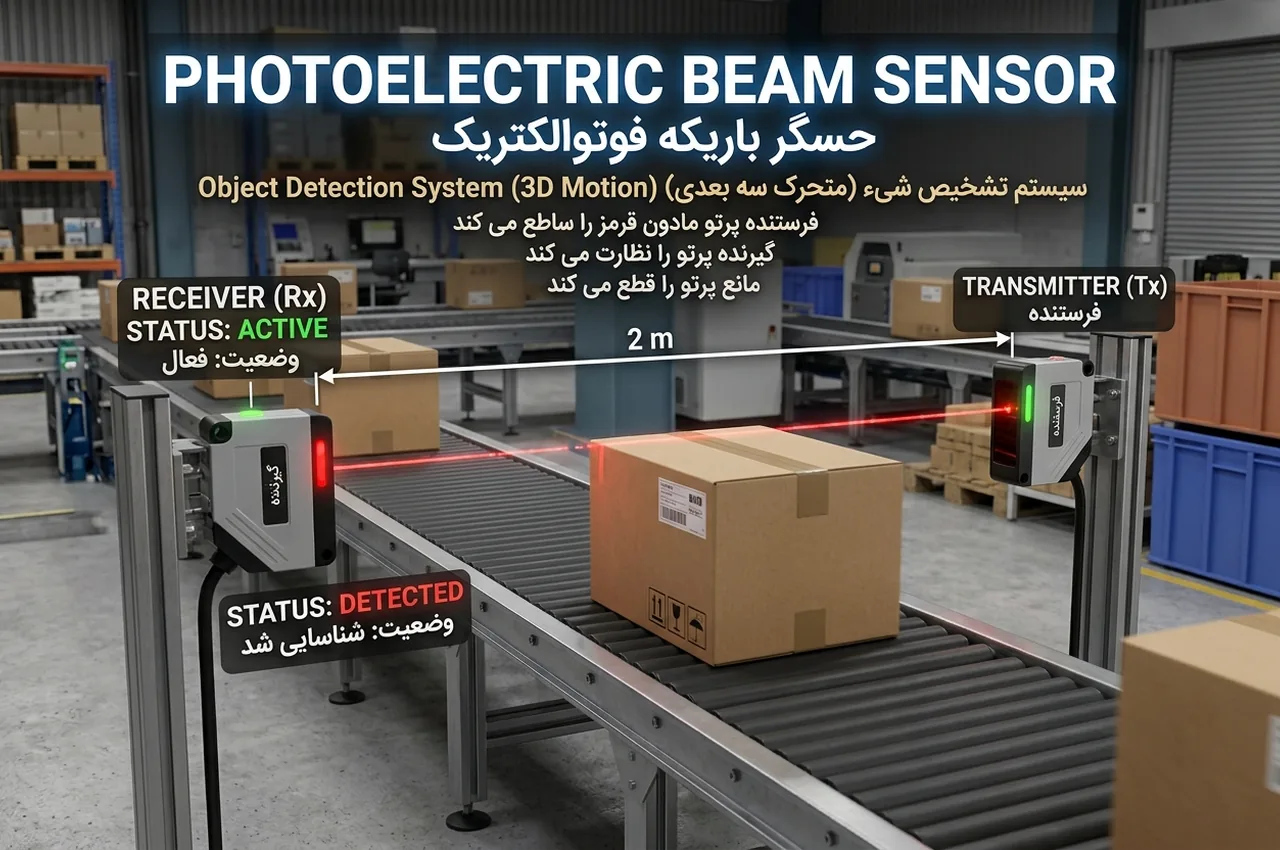

اجزای اصلی فتوسل پردهای
مزایای استفاده از فتوسل پردهای در آسانسور
ایمنی بالاتر مهمترین مزیت است. در آسانسورهای بیمارستانی، مراکز خرید و ساختمانهای اداری که تردد کودکان، سالمندان یا افراد با ویلچر زیاد است، این سیستم تقریباً ضروری محسوب میشود.
کاهش استهلاک مکانیزم درب هم مزیت مهمی است. وقتی درب کمتر با مانع برخورد میکند، عمر موتور و ریلها بیشتر میشود. همچنین تجربه کاربری بهتری ایجاد میشود؛ مسافر احساس امنیت بیشتری دارد و کمتر نگران گیر کردن درب میشود.
در بسیاری از استانداردهای روز (مانند EN81) استفاده از سیستمهای با پوشش کامل توصیه یا الزامی شده است.
نکات مهم در نصب و نگهداری
نصب باید دقیق باشد. دو میله باید کاملاً همراستا و در یک سطح افقی و عمودی قرار گیرند. فاصله و تراز بودن تأثیر مستقیم روی عملکرد دارد. معمولاً بین لتههای درب و بدنه کابین نصب میشود تا فضای کمی اشغال کند.
نگهداری دورهای شامل تمیز کردن سطح سنسورها از گردوغبار و بررسی عملکرد پرتوها است. در محیطهای پرگردوغبار یا صنعتی، فواصل سرویس باید کوتاهتر باشد. استفاده از قطعات اصلی و سازگار با تابلو فرمان آسانسور هم اهمیت دارد.
اگر سیستم دچار خطا شود (مثلاً درب مدام باز بماند یا هشدار دهد)، معمولاً مشکل از کثیفی سنسور، قطعی کابل یا خرابی یکی از دیودهاست.
چه زمانی باید فتوسل پردهای را انتخاب کرد؟
اگر ساختمان پرتردد است، کاربری عمومی یا درمانی دارد، یا استانداردهای ایمنی سختگیرانهتری اعمال میشود، مدل پردهای انتخاب درست است. در پروژههای اقتصادی و کمتردد گاهی مدل نقطهای کافی به نظر میرسد، اما در بلندمدت هزینه حوادث احتمالی و استهلاک بیشتر میتواند بالاتر باشد.
انتخاب برند معتبر، تعداد پرتوهای کافی، گارانتی و سازگاری با سیستم کنترل موجود، معیارهای اصلی خرید هستند.
در کنار سیستمهای ایمنی آسانسور، تجهیزات حفاظتی برقی مثل کنترل فاز و کنترل بار هم نقش مهمی در پایداری کلی سیستم دارند. این قطعات از آسیبهای ناشی از نوسان ولتاژ و اضافه بار جلوگیری میکنند و عمر تجهیزات را افزایش میدهند.
سوالات متداول
فتوسل پردهای با پرده نوری چه تفاوتی دارد؟
هیچ تفاوتی ندارند. پرده نوری همان نام رایجتر فتوسل پردهای در صنعت آسانسور است.
آیا فتوسل پردهای در همه آسانسورها قابل نصب است؟
تقریباً در اکثر آسانسورهای با درب اتوماتیک سانترال یا تلسکوپی قابل نصب است، به شرطی که فضای کافی بین لته و بدنه وجود داشته باشد.
عمر مفید فتوسل پردهای چقدر است؟
با نصب صحیح و نگهداری منظم معمولاً چندین سال بدون مشکل کار میکند. مدلهای باکیفیت قابلیت کارکرد صدها هزار سیکل را دارند.
اگر یکی از پرتوها خراب شود چه اتفاقی میافتد؟
در مدلهای استاندارد، سیستم یا هشدار میدهد یا سطح ایمنی را کاهش میدهد. مدلهای پیشرفتهتر خودآزمایی دارند و عملکرد را حفظ میکنند.
