تفاوت کلید حرارتی و مینیاتوری | بررسی کاربرد و عملکرد
تفاوت کلید حرارتی و مینیاتوری فقط به ظاهر یا میزان جریان قابل تحمل آنها محدود نمیشود. هر دو وسیله برای حفاظت مدار الکتریکی به کار میروند، اما هدف طراحی، نحوه عملکرد و محل استفاده آنها متفاوت است. شناخت این تفاوت به انتخاب صحیح تجهیزات حفاظتی در تابلو برق، مدارهای صنعتی و تأسیسات مختلف کمک میکند.
بهطور خلاصه، کلید مینیاتوری بیشتر برای حفاظت مدارهای الکتریکی در برابر اضافهبار و اتصال کوتاه استفاده میشود، در حالی که کلید حرارتی یا محافظ موتور برای حفاظت تخصصیتر از موتورهای الکتریکی طراحی شده است. در ادامه، ساختار، کاربرد، نحوه عملکرد و معیارهای انتخاب این دو تجهیز را بررسی میکنیم تا انتخاب میان آنها سادهتر شود.
کلید مینیاتوری چیست و چه وظیفهای دارد؟
کلید مینیاتوری که با نام MCB نیز شناخته میشود، یکی از تجهیزات رایج حفاظتی در مدارهای برق ساختمان، تابلوهای توزیع و بسیاری از مدارهای عمومی است. وظیفه اصلی آن این است که هنگام عبور جریان غیرمجاز، مدار را قطع کند تا احتمال آسیب به سیمها، تجهیزات و سایر اجزای مدار کاهش پیدا کند.
مکانیزم عملکرد کلید مینیاتوری معمولاً شامل دو بخش حرارتی و مغناطیسی است. بخش حرارتی در برابر اضافهبار با تأخیر عمل میکند و بخش مغناطیسی برای واکنش سریعتر به جریانهای اتصال کوتاه به کار میرود. به همین دلیل، انتخاب تیپ قطع مناسب مانند B، C یا D نیز باید بر اساس نوع بار و شرایط مدار انجام شود.

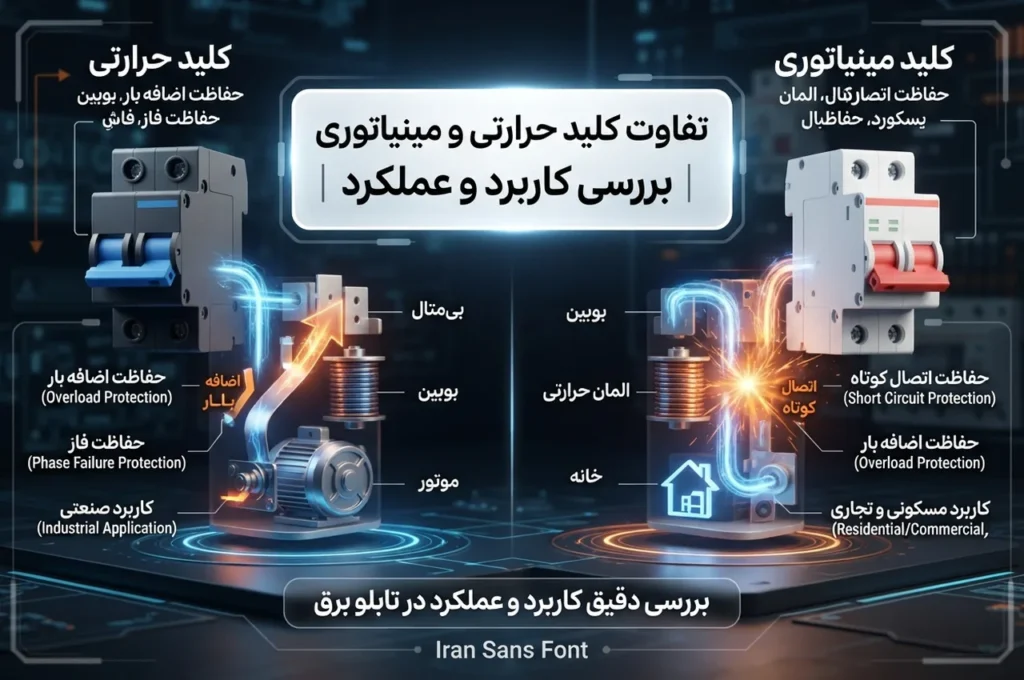

کلید حرارتی چیست و چه کاربردی دارد؟
کلید حرارتی که در صنعت برق با عنوان Motor Protection Circuit Breaker یا MPCB نیز شناخته میشود، تجهیزی تخصصی برای حفاظت مدارهای موتوری است. این وسیله علاوه بر قابلیت قطع و وصل دستی، برای حفاظت موتور در برابر شرایطی مانند اضافهبار و اتصال کوتاه طراحی میشود و در برخی تجهیزات، حفاظت در برابر خطای فاز نیز ارائه میشود.
یکی از تفاوتهای مهم کلید حرارتی با فیوز یا کلید مینیاتوری عمومی، امکان تنظیم جریان متناسب با محدوده کاری موتور در بسیاری از مدلها است. بنابراین هنگام انتخاب آن، جریان نامی موتور و مشخصات پلاک موتور اهمیت زیادی دارد و نباید صرفاً بر اساس توان ظاهری یا اندازه فیزیکی کلید تصمیم گرفت.

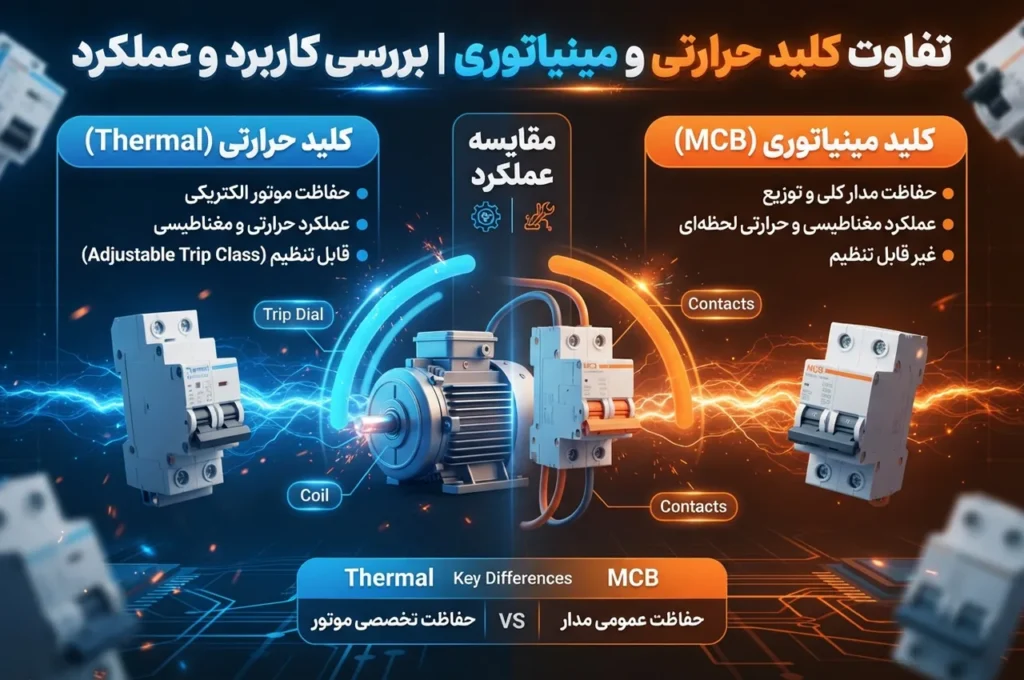

تفاوت کلید حرارتی و مینیاتوری در عملکرد
تفاوت کلید حرارتی و مینیاتوری را میتوان ابتدا در نوع باری که قرار است از آن محافظت شود بررسی کرد. کلید مینیاتوری بیشتر برای حفاظت مدارهای توزیع و مصرفکنندههای عمومی مورد استفاده قرار میگیرد، اما کلید حرارتی برای مدارهای موتوری و شرایط خاص راهاندازی و کار موتور مناسبتر است.
در مدار موتور، تنها قطع جریان اتصال کوتاه کافی نیست؛ زیرا موتور ممکن است برای مدت مشخصی جریان بیشتری نسبت به حالت عادی مصرف کند و در عین حال نیاز به حفاظت متناسب با جریان کاری خود داشته باشد. به همین دلیل، کلیدهای حفاظت موتور معمولاً امکان تنظیم محدوده جریان را در اختیار کاربر قرار میدهند و برای این کاربرد تخصصیتر هستند.
مقایسه کلید حرارتی و مینیاتوری
برای درک سریعتر تفاوت این دو تجهیز، میتوان ویژگیهای اصلی آنها را در جدول زیر مقایسه کرد. البته مشخصات دقیق، محدوده تنظیم جریان، قدرت قطع و امکانات حفاظتی به مدل و سازنده بستگی دارد و هنگام خرید باید دیتاشیت همان محصول بررسی شود.
| ویژگی | کلید مینیاتوری | کلید حرارتی |
|---|---|---|
| کاربرد اصلی | حفاظت مدارهای توزیع و مصرفکنندهها | حفاظت تخصصی مدار موتور |
| حفاظت در برابر اضافهبار | دارد | دارد |
| حفاظت در برابر اتصال کوتاه | دارد | دارد |
| قابلیت تنظیم جریان | معمولاً ثابت بر اساس مدل | در بسیاری از مدلها قابل تنظیم |
| کاربرد در مدار موتور | در شرایط خاص و با طراحی مناسب | کاربرد اصلی |
| حفاظت مرتبط با خطای فاز | معمولاً هدف اصلی نیست | در برخی مدلها وجود دارد |
| نصب در تابلو | رایج | رایج در مدارهای موتوری |
| انتخاب بر اساس | نوع مدار، جریان و تیپ قطع | جریان نامی و مشخصات موتور |
در نتیجه، نمیتوان گفت کلید حرارتی همیشه جایگزین کلید مینیاتوری است یا برعکس. این دو تجهیز برای یک هدف کاملاً یکسان ساخته نشدهاند و انتخاب صحیح به نوع مدار، بار، جریان نامی، شرایط راهاندازی و سطح حفاظت مورد نیاز بستگی دارد.

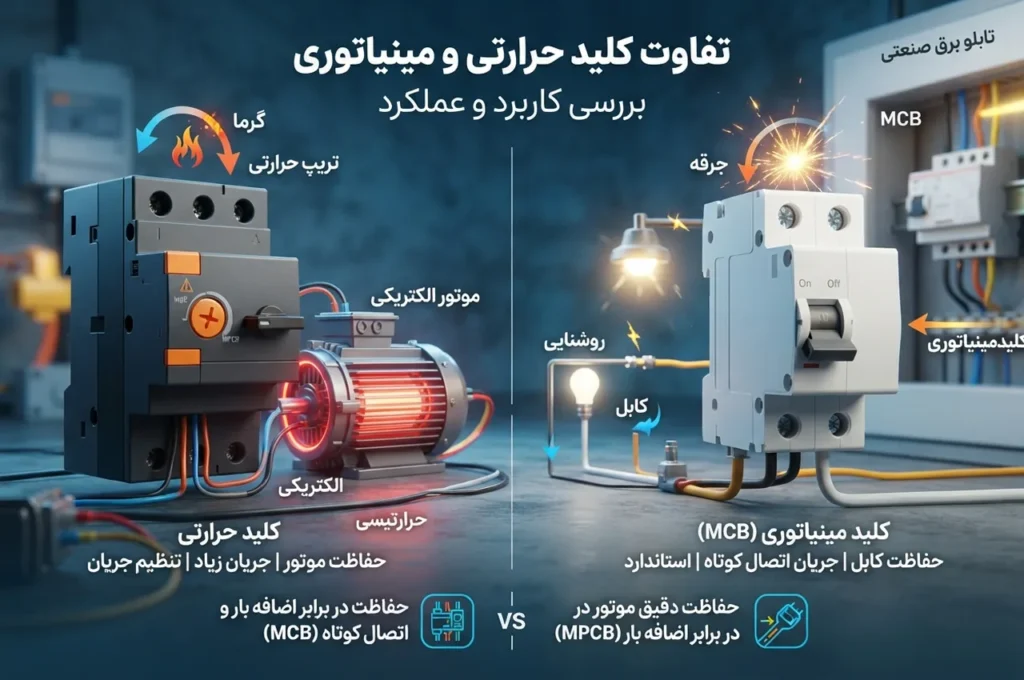

تفاوت در حفاظت موتور و تجهیزات عمومی
اگر مدار مورد نظر یک روشنایی، پریز، سیستم عمومی یا مصرفکننده معمولی باشد، کلید مینیاتوری میتواند یکی از تجهیزات اصلی حفاظت مدار باشد. تیپ قطع و جریان نامی آن باید بر اساس مشخصات سیمکشی، نوع مصرفکننده و شرایط مدار تعیین شود و نباید صرفاً به دلیل بالاتر بودن آمپراژ، یک مدل انتخاب شود.
اما در یک مدار موتوری، موضوع پیچیدهتر است. موتور در زمان راهاندازی میتواند جریان متفاوتی نسبت به حالت عادی داشته باشد و به همین دلیل تجهیزات حفاظتی باید با مشخصات موتور هماهنگ باشند. کلید حرارتی در چنین شرایطی برای حفاظت تخصصی موتور طراحی شده و میتواند نقش مهمی در جلوگیری از آسیب ناشی از اضافهبار داشته باشد.
تفاوت تنظیم جریان در دو کلید
یکی از نکات مهم در مقایسه این دو تجهیز، شیوه تعیین جریان حفاظتی است. در بسیاری از کلیدهای مینیاتوری، جریان نامی و مشخصه قطع محصول از پیش تعیین شده و کاربر امکان تنظیم آزادانه جریان عملکرد را ندارد. به همین دلیل، انتخاب آمپراژ و منحنی قطع مناسب از ابتدا اهمیت زیادی دارد.
در مقابل، بسیاری از کلیدهای حرارتی موتور دارای محدوده تنظیم جریان هستند. این ویژگی باعث میشود بتوان تنظیمات حفاظتی را با جریان نامی موتور هماهنگ کرد. البته مقدار تنظیم نباید حدسی باشد و بهتر است بر اساس اطلاعات پلاک موتور، دستورالعمل سازنده و طراحی مدار انجام شود.
کلید حرارتی بهتر است یا مینیاتوری؟
پاسخ این سؤال به کاربرد بستگی دارد و نمیتوان یکی از این دو را بهصورت عمومی بهتر دانست. برای یک مدار توزیع معمولی، استفاده از کلید مینیاتوری متناسب با مشخصات مدار منطقی است؛ اما برای حفاظت اختصاصی موتور، کلید حرارتی معمولاً انتخاب تخصصیتری محسوب میشود.
در بعضی تابلوهای موتور نیز ممکن است چند تجهیز حفاظتی در کنار یکدیگر استفاده شوند. برای مثال، ساختار مدار میتواند شامل کلید حفاظتی، کنتاکتور و تجهیزات کنترل موتور باشد. بنابراین انتخاب نهایی باید بر اساس نقشه مدار، نوع موتور، جریان راهاندازی، جریان نامی و الزامات حفاظتی انجام شود.
هنگام انتخاب کلید مناسب به چه مواردی توجه کنیم؟
انتخاب تجهیزات حفاظتی بدون توجه به مشخصات مدار میتواند باعث عملکرد نامناسب، قطعهای ناخواسته یا کاهش سطح حفاظت شود. به همین دلیل بهتر است پیش از خرید، اطلاعات فنی مدار و مصرفکننده را بررسی کنید و سپس سراغ انتخاب تجهیز بروید.
برای انتخاب میتوان این مراحل را دنبال کرد:
- نوع بار را مشخص کنید؛ روشنایی، پریز، موتور یا تجهیزات صنعتی.
- جریان نامی مصرفکننده و مشخصات منبع تغذیه را بررسی کنید.
- در مدار موتور، جریان پلاک و شرایط راهاندازی را در نظر بگیرید.
- نوع و مشخصه قطع کلید را با شرایط مدار هماهنگ کنید.
- قدرت قطع و استانداردهای محصول را بررسی کنید.
- در صورت وجود تنظیم جریان، محدوده تنظیم را با نیاز مدار تطبیق دهید.
در کنار تجهیزات حفاظتی اصلی، گاهی برای محافظت از وسایل برقی در برابر نوسانات و شرایط نامناسب شبکه نیز به تجهیزات دیگری نیاز است. برای آشنایی با گزینههای موجود، میتوانید محافظ ولتاژ را نیز بررسی کنید تا تفاوت وظیفه تجهیزات حفاظتی مختلف را بهتر درک کنید.
چه زمانی انتخاب اشتباه میتواند مشکلساز شود؟
یکی از خطاهای رایج این است که جریان نامی کلید فقط بر اساس جریان مصرفکننده انتخاب شود و شرایط سیمکشی، نوع بار و ویژگیهای قطع کلید نادیده گرفته شود. همچنین استفاده از یک کلید با آمپراژ بالاتر لزوماً به معنای حفاظت بهتر نیست؛ زیرا هماهنگی میان کلید و هادیهای مدار اهمیت اساسی دارد.
در مدارهای موتوری نیز انتخاب کلید مینیاتوری بدون بررسی شرایط راهاندازی و حفاظت مورد نیاز موتور میتواند نتیجه مناسبی نداشته باشد. اگر مشخصات موتور یا تابلو پیچیده است، بهتر است انتخاب نهایی توسط فرد متخصص و با توجه به اطلاعات فنی تجهیزات انجام شود.
در انتخاب تجهیزات برق، توجه به نام محصول بهتنهایی کافی نیست. مهم این است که تجهیز با نوع مصرف، جریان مدار و سطح حفاظتی مورد نیاز هماهنگ باشد. به همین دلیل، بررسی مشخصات فنی و کاربرد واقعی محصول قبل از خرید میتواند از انتخاب نادرست جلوگیری کند.
این رویکرد بهخصوص هنگام مقایسه کلید حرارتی، کلید مینیاتوری و سایر تجهیزات حفاظتی اهمیت بیشتری دارد؛ زیرا هرکدام برای شرایط مشخصی طراحی شدهاند و قرار نیست یک تجهیز، تمام نیازهای حفاظتی یک تابلو را بهتنهایی پوشش دهد.
تفاوت کلید حرارتی و مینیاتوری در یک نگاه
اگر بخواهیم تفاوت کلید حرارتی و مینیاتوری را ساده بیان کنیم، کلید مینیاتوری بیشتر نقش حفاظت عمومی مدار در برابر اضافهبار و اتصال کوتاه را بر عهده دارد، در حالی که کلید حرارتی برای حفاظت تخصصیتر مدارهای موتوری طراحی شده است. قابلیت تنظیم جریان در بسیاری از کلیدهای حرارتی نیز یکی از تفاوتهای مهم آنها محسوب میشود.
بنابراین هنگام خرید، ابتدا نوع مصرفکننده را مشخص کنید. اگر با یک مدار عمومی مواجه هستید، مشخصات کلید مینیاتوری را با مدار هماهنگ کنید؛ اگر مصرفکننده یک موتور است، جریان نامی و شرایط کاری موتور را بررسی کرده و تجهیز حفاظت موتور متناسب با آن را انتخاب کنید.
پرسشهای متداول درباره کلید حرارتی و مینیاتوری
سؤال اصلی بسیاری از خریداران این است که آیا میتوان به جای کلید حرارتی از مینیاتوری استفاده کرد؟ پاسخ به طراحی مدار و نیاز حفاظتی بستگی دارد و این دو تجهیز را نمیتوان بدون بررسی مشخصات، جایگزین مستقیم یکدیگر در نظر گرفت. در مدارهای موتوری، نوع حفاظت مورد نیاز باید با مشخصات موتور هماهنگ باشد.
سؤال دیگر درباره تفاوت ظاهری این دو تجهیز است. ظاهر یا ابعاد بهتنهایی معیار مناسبی برای تشخیص کاربرد نیست؛ مشخصات درجشده روی تجهیز، محدوده جریان، منحنی قطع، قابلیت تنظیم و اطلاعات سازنده اهمیت بیشتری دارند. بنابراین برای انتخاب دقیق، بهتر است به پلاک و دیتاشیت محصول مراجعه شود.
جمعبندی
تفاوت کلید حرارتی و مینیاتوری بیشتر از یک تفاوت ظاهری است و به نوع کاربرد، سازوکار حفاظتی و شرایط مدار مربوط میشود. کلید مینیاتوری برای حفاظت عمومی مدارهای الکتریکی بسیار رایج است، در حالی که کلید حرارتی برای حفاظت تخصصی مدارهای موتوری کاربرد دارد.
برای انتخاب صحیح در پخش لاله زار، ابتدا نوع بار و مشخصات الکتریکی آن را تعیین کنید و سپس جریان نامی، قدرت قطع، ویژگیهای حفاظتی و شرایط کاری را بررسی کنید. در صورت نیاز به تجهیزات برق و لوازم حفاظتی، مشخصات فنی محصول را پیش از خرید با نیاز واقعی مدار تطبیق دهید.
