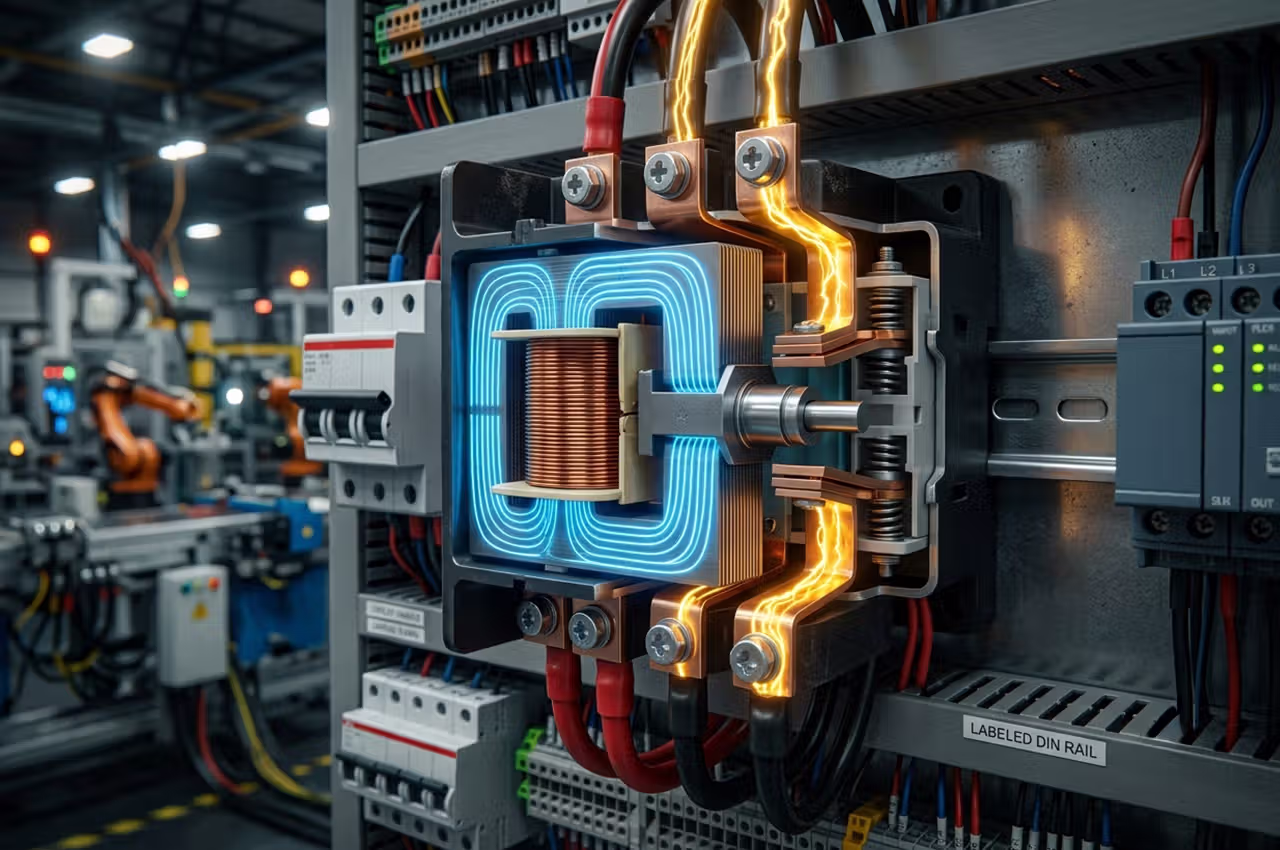

کنتاکتور چیست عملکرد سوئیچینگ در تجهیزات کنترل بار قدرتی بر پایه ایجاد میدان مغناطیسی استوار است. زمانی که ولتاژ تغذیه به دو سر بوبین متصل می‌شود، هسته آهنی ثابت، ویژگی آهنربایی پیدا کرده و هسته متحرک را به سمت خود می‌کشد. این جابجایی مکانیکی موجب بسته‌شدن تیغه‌های اصلی قدرتی و تغییر وضعیت تیغه‌های فرمان می‌شود. با قطع جریان بوبین، فنر بازگرداننده، هسته متحرک را به جای اول بازگردانده و مدار قدرت قطع می‌گردد.

برای درک بهتر این مکانیسم، به این نمونه عملیاتی توجه کنید:

یک پمپ آب صنعتی ۱۰ اسب بخار در یک کشاورزی مکانیزه را تصور کنید که باید هر دو ساعت یک‌بار خاموش و روشن شود. اگر بخواهیم این حجم جریان را با یک کلید اهرمی دستی قطع و وصل کنیم، علاوه بر خطرات جانی و احتمال ایجاد آرک شدید، کلید در مدت کوتاهی ذوب خواهد شد. اما با قرار دادن یک کلید قدرتی در مسیر، فرمان خاموش و روشن شدن توسط یک تایمر کم‌مصرف به بوبین ارسال می‌شود و سوئیچینگ اصلی در محفظه عایق‌بندی‌شده انجام می‌گیرد.

اجزای اصلی تشکیل‌دهنده این تجهیز عبارت‌اند از:

• بوبین یا سیم‌پیچ تحریک برای ایجاد میدان مغناطیسی

• هسته آهنی ثابت و متحرک E شکل

• کنتاکت‌های اصلی (قدرت) جهت عبور جریان بار

• کنتاکت‌های کمکی (فرمان) جهت استفاده در مدار منطقی و مانیتورینگ

• محفظه جرقه گیر جهت خاموش کردن قوس الکتریکی ناشی از قطع بار

• پوشش عایق محکم برای حفاظت در برابر ضربه و گرد و غبار

تجربه واقعی کارشناسی: عیب‌یابی اشتباه در انتخاب کلید قدرتی صنایع تولیدی

تجربه عملی در بازرسی تجهیزات تابلو برق کارخانجات نشان می‌دهد که بخش عمده‌ای از خسارات مالی، ناشی از عدم تطابق مشخصات کلید با نوع بار مصرفی است.

کارشناس پخش لاله زار در جریان عیب‌یابی خط تولید یک کارخانه بسته بندی در شهرک صنعتی سیمین‌دشت با دستگاهی مواجه شد که هر دو هفته یک‌بار دچار پلاتین‌سوزی شدید و چسبیدن کنتاکت‌ها می‌شد. بررسی‌ها نشان داد که واحد فنی مجموعه برای کنترل یک موتور سه فاز با استارت‌های متعدد، از کلید فرمان الکترومغناطیسی با رده کاری عمومی استفاده کرده بود. با جایگزینی تجهیز متناسب با بار سنگین و اصلاح ولتاژ بوبین، خط تولید بدون وقفه به کار خود ادامه داد.

مدیر ارشد فنی برق صنعتی در این باره می‌گوید: «انتخاب یک سوئیچ قدرت صرفاً بر اساس آمپراژ نامی درج‌شده روی پلاک، بزرگ‌ترین اشتباه در طراحی تابلو برق است؛ چرا که شدت جریان استارت موتورها می‌تواند تا هفت برابر جریان نامی افزایش یابد.»

مقایسه دسته‌بندی‌های بهره‌برداری کلیدهای الکترومکانیکی

استاندارد بین‌المللی IEC 60947 برای تعیین نوع کاربرد کلیدهای قطع و وصل جریان، کدهای طبقه‌بندی خاصی مشخص کرده است. جدول زیر ویژگی‌های کاربردی طبقه‌بندی‌های مختلف در جریان متناوب را مقایسه می‌کند:

مشخصات فنی و جدول جریانی کلیدهای سوئیچینگ قدرتی

برای انتخاب دقیق تجهیزات الکتریکی در مدارات موتوری، آگاهی از توان استاندارد الکتروموتور و انطباق آن با شدت جریان عبوری الزامی است. جدول عددی زیر، راهنمای توان موتور و آمپراژ متناسب کلید و رله حرارتی در ولتاژ شبکه ۳۸۰ ولت است:

تفاوت کلید مغناطیسی با رله الکترونیکی و کلید اتوماتیک

بسیاری از افراد تجهیزات قطع و وصل را با یکدیگر اشتباه می‌گیرند. کلید مغناطیسی به عنوان یک سوئیچ فرامینی برای قطع و وصل مداوم طراحی شده است و به تنهایی هیچ‌گونه حفاظت توکار در برابر اتصال کوتاه یا اضافه بار ندارد. در مقابل، کلید اتوماتیک (MCCB) تجهیز حفاظتی شبکه است که برای قطع جریان‌های خطا و اتصال کوتاه در آمپراژ بالا به کار می‌رود و تعداد قطع و وصل محدودتری دارد.

از سوی دیگر، رله فرمان برای جریان‌های بسیار پایین (زیر ۱۰ آمپر) و مدارات منطقی به کار می‌رود، در حالی که سوئیچ قدرتی قادر به کنترل جریان‌های چندصد آمپری است. بنابراین، در یک تابلو برق استاندارد، کلید اتوماتیک نقش محافظ بالا‌دستی، کلید مغناطیسی نقش مجری قطع و وصل، و رله حرارتی (بی‌متال) نقش محافظ ولتاژ اضافه بار موتور را ایفا می‌کنند.

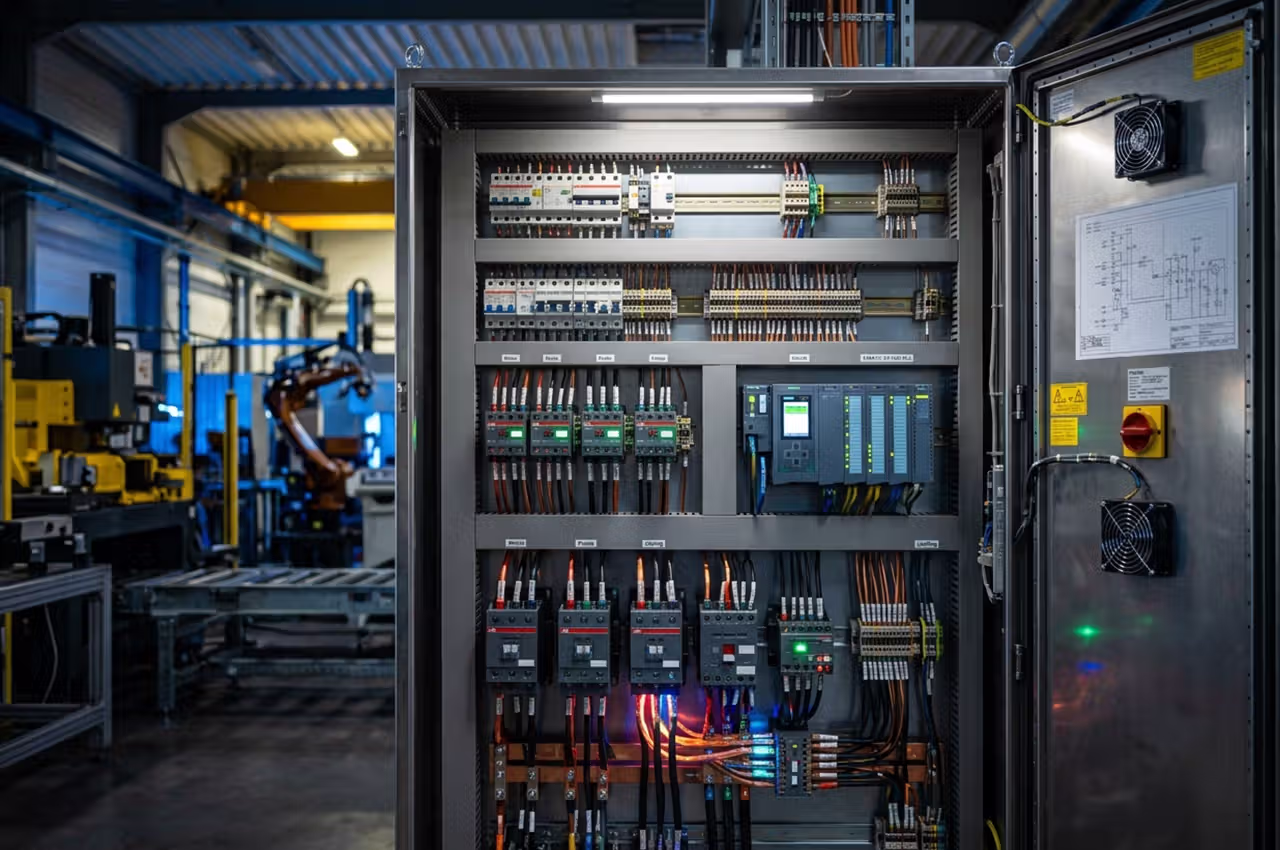

اشتباهات رایج در خرید و نصب تجهیزات قطع و وصل جریان

عدم توجه به ظرائف فنی در زمان خرید کلیدهای قدرت منجر به افت کیفیت مدار و تحمیل هزینه‌های سنگین تعویض می‌شود. در ادامه به شایع‌ترین خطاها اشاره می‌کنیم:

۱. عدم توجه به ولتاژ تغذیه بوبین: بوبین‌های کلید در ولتاژهای ۲۴، ۱۱۰، ۲۲۰ و ۳۸۰ ولت متناوب یا مستقیم تولید می‌شوند. وصل کردن ولتاژ ۲۲۰ ولت به بوبین ۲۴ ولت موجب سوختن فوری آن می‌شود، در حالی که وصل ولتاژ پایین‌تر باعث نچسبیدن کامل کنتاکت‌ها، ایجاد آرک و ذوب شدن پلاتین‌ها می‌گردد.

۲. بی‌توجهی به شرایط محیطی و دمای کاری: نصب کلید در محیط‌های بسیار گرم یا بدون تهویه مناسب باعث کاهش ظرفیت جریان‌دهی نامی تجهیز می‌شود.

برای نمونه به این مورد واقعی توجه کنید:

یک کارگاه نجاری از یک کمپرسور باد ۵.۵ کیلووات استفاده می‌کرد که کلید آن هر ماه دچار چسبندگی کنتاکت می‌شد. بررسی فنی نشان داد که گرد و غبار شدید چوب وارد محفظه جرقه گیر شده و مانع خروج قوس الکتریکی می‌شد. با تغییر محل تابلو و استفاده از کلید با درجه حفاظت مناسب، مشکل به طور کامل برطرف شد.

۳. حذف مدار حفاظتی بی‌متال یا کلید حرارتی: به یاد داشته باشید که سوئیچ قدرتی یک تجهیز حفاظتی نیست. اگر موتور زیر بار گیر کند، کلید همچنان جریان را عبور می‌دهد تا زمانی که سیم‌پیچی موتور بسوزد. همواره باید یک رله حرارتی متناسب با جریان نامی به خروجی کلید متصل باشد.

راهنمای تصمیم‌گیری و انتخاب کلید مناسب برای پروژه‌ها

پیش از اقدام به تامین تجهیزات برقی برای پروژه خود، چک‌لیست الزامات فنی زیر را ارزیابی کنید تا مناسب‌ترین گزینه را برگزینید:

• تعیین دقیق توان الکتروموتور یا بار مصرفی بر حسب کیلووات یا اسب بخار

• مشخص کردن نوع بار (روشنایی، موتور استاندارد، بار سنگین چپ‌گرد راست‌گرد)

• تعیین ولتاژ مدار فرمان (برق مستقیم DC یا متناوب AC و میزان ولتاژ)

• تعداد کنتاکت‌های کمکی باز (NO) و بسته (NC) مورد نیاز برای مدار فرمان

• برند تولیدکننده، تاییدیه استاندارد و اصالت کالا

اگر پروژه شما شامل راه‌اندازی هیتارهای صنعتی بدون فرکانس سوئیچینگ بسیار بالا است، کلیدهای مغناطیسی استاندارد AC-1 بهترین و اقتصادی‌ترین انتخاب هستند. اما اگر نیازمند قطع و وصل در فرکانس‌های بسیار بالا (چندین بار در ثانیه) هستید، کلیدهای الکترومکانیکی به دلیل استهلاک قطعات متحرک مناسب نبوده و باید از رله‌های حالت جامد (SSR) استفاده شود.

برای خریداران تجهیزات برق صنعتی، اطمینان از اصالت قطعات و دسترسی به مشخصات فنی معتبر اهمیت حیاتی دارد. مجموعه پخش لاله زار به عنوان مرجع تخصصی تامین تجهیزات برق صنعتی و اتوماسیون، امکان بررسی، مقایسه و دریافت مشاوره تخصصی را برای مهندسان و تابلوسازان فراهم کرده است تا تجهیزاتی کاملاً متناسب با نیاز پروژه خود انتخاب کنند.

سوالات متداول درباره تجهیزات کلیدزنی صنعتی

۱. تفاوت کنتاکتور تک فاز با سه فاز چیست؟

تفاوت اصلی در تعداد ورودی‌ها و خروجی‌های قدرت است. مدل سه فاز دارای ۳ ورودی و ۳ خروجی قدرت برای عبور فازهای R، S و T است، در حالی که مدل تک فاز (که گاهی به صورت ماژولار یا بیمارستانی ساخته می‌شود) دارای ۱ یا ۲ مسیر قدرت برای فاز و نول بوده و برای مصارف خانگی و هوشمندسازی کاربرد دارد.

۲. علت صدا دادن (وزوز) بوبین کلید الکترومکانیکی چیست؟

صدا دادن بوبین معمولاً به دلیل افت ولتاژ مدار فرمان، گرد و غبار گرفتن سطح هسته آهنی، شکستن حلقه اتصال کوتاه روی هسته یا کثیفی سطح تماس دو نیمه هسته رخ می‌دهد که در صورت عدم رفع، موجب سوختن بوبین می‌شود.

۳. آیا می‌توان از کلید متناوب (AC) برای جریان مستقیم (DC) استفاده کرد؟

خیر، قطع جریان مستقیم به دلیل عدم وجود نقطه صفر ولتاژ، قوس الکتریکی (آرک) بسیار شدیدتری ایجاد می‌کند. استفاده از کلید AC در مدار DC موجب ذوب شدن سریع کنتاکت‌ها می‌شود، مگر اینکه از کلیدهای مخصوص طبقه‌بندی DC استفاده شده یا پلاتین‌ها به صورت سری بسته شوند.

۴. طول عمر مفید یک سوئیچ قدرت صنعتی چقدر است؟

طول عمر این تجهیزات به دو بخش مکانیکی (تعداد قطع و وصل بدون بار، معمولاً بین ۱ تا ۱۰ میلیون بار) و طول عمر الکتریکی (تعداد قطع و وصل زیر بار نامی، معمولاً بین ۱۰۰ هزار تا ۱ میلیون بار) تقسیم می‌شود که به کیفیت برند و رعایت استانداردهای کاری بستگی دارد.

۵. تیغه کمکی یا کنتاکت فرمان چه نقشی در تابلو برق دارد؟

کنتاکت‌های کمکی که به صورت باز (NO) یا بسته (NC) روی تجهیز نصب می‌شوند، جریان‌های پایین فرمان را عبور می‌دهند و برای ایجاد مدار خودنگهدار، اینترلاک‌های الکتریکی (جلوگیری از وصل همزمان دو کلید در چپ‌گرد راست‌گرد) و ارسال سیگنال به چراغ‌های سیگنال یا PLC استفاده می‌شوند.

جمع‌بندی و راهنمای نهایی

کلید مغناطیسی یا کنتاکتور قلب تپنده مدارات قدرت و اتوماسیون صنعتی است که کنترل ایمن و از راه دور مصرف‌کننده‌های پرقدرت را میسر می‌سازد. انتخاب صحیح این تجهیز نیازمند شناخت دقیق نوع بار، شدت جریان مصرفی، ولتاژ بوبین و طبقه بهره‌برداری مناسب است. با رعایت دقیق اصول انتخاب و عدم اتکا به آمپراژ نامی صرف، می‌توان طول عمر تجهیزات برقی را افزایش داد و از بروز توقف‌های ناخواسته در خطوط تولید جلوگیری کرد.
